Abrepuertas Dorcas serie 99

Abrepuertas de embutir con automático deslizante y desbloqueo: bobina multivoltaje en la serie 99 y apertura con precarga de hasta 40 kg en la 99 PL.

Elige el modelo:

99 AbDF 99 AbDF TOP DOBLE 99PL AbDF 99PL AbDF TOP DOBLE

Dorcas 99 AbDF. Abrepuertas de embutir con automático deslizante (Ab), desbloqueo (D) y pestillo flex (F), con bobina multivoltaje de 10 a 24 V en AC y DC.

Bobina multivoltaje 10-24 V AC/DC: sirve para casi cualquier instalación
Automático deslizante: mayor rango de actuación
Con desbloqueo (D) y pestillo flex
Compacto: 66 × 16 × 25,5 mm
Admite aleta especial A99 CS (opcional)

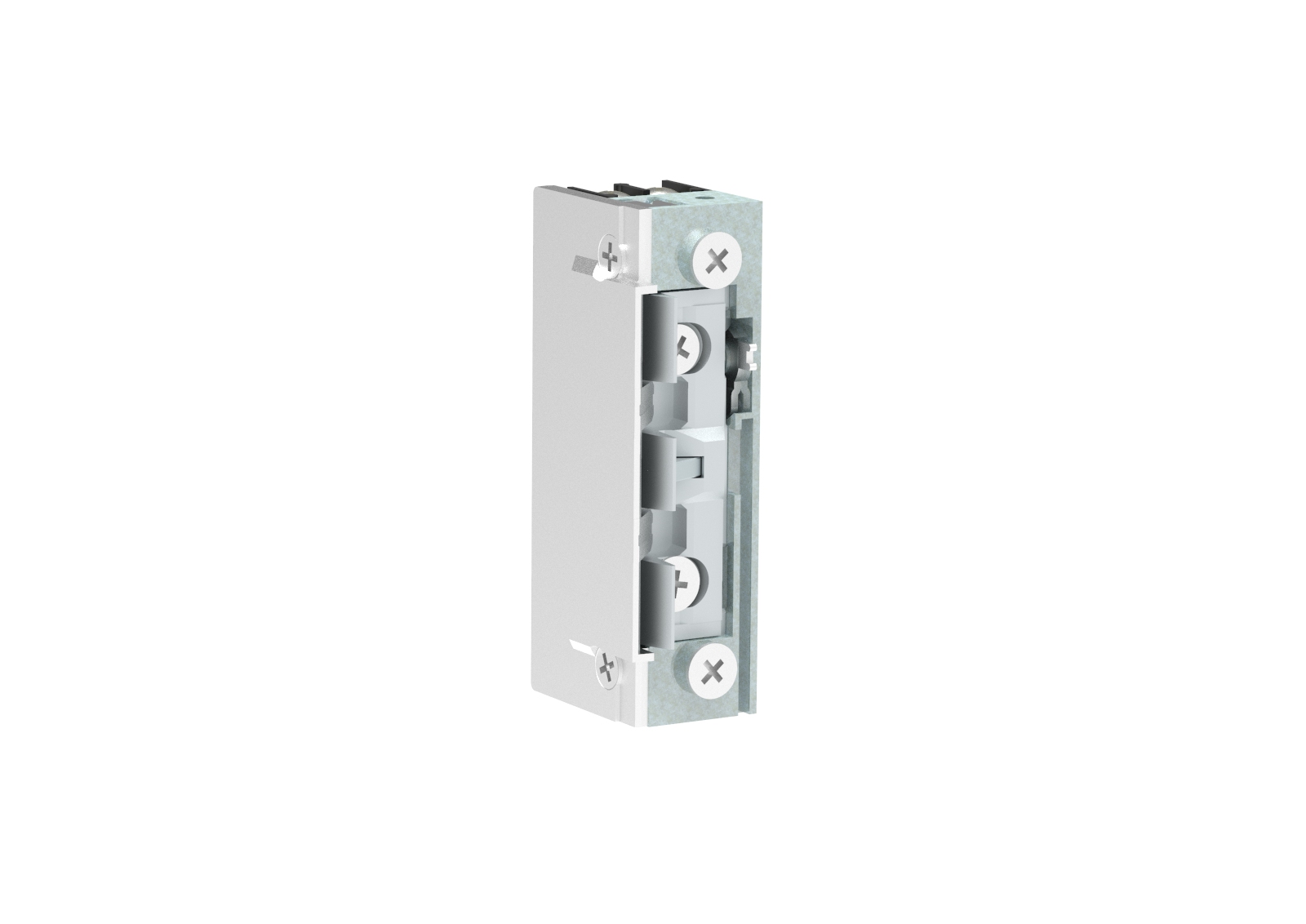

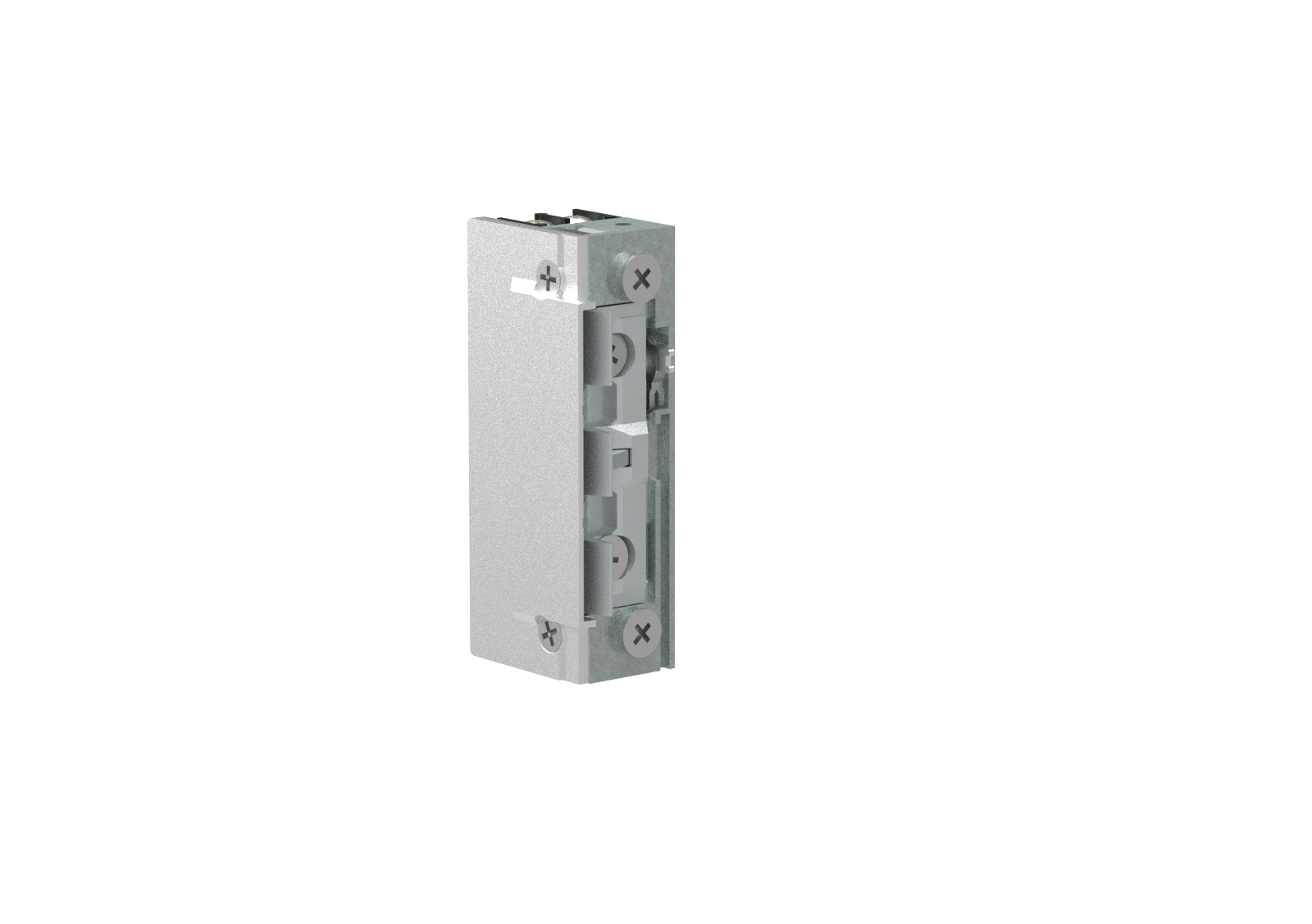

Dorcas 99 AbDF TOP DOBLE. La versión TOP DOBLE combina el sistema TOP con el automático deslizante (Ab). Sus dos rampas guían el picaporte y amplían el rango de actuación, y permiten instalarlo sin hacer escotadura en el marco.

Doble rampa TOP: guía el picaporte y amplía el rango de actuación
Se instala sin escotadura en el marco
Bobina multivoltaje 10-24 V AC/DC
Automático deslizante, desbloqueo (D) y pestillo flex
66 mm de alto y 20,5 mm de ancho

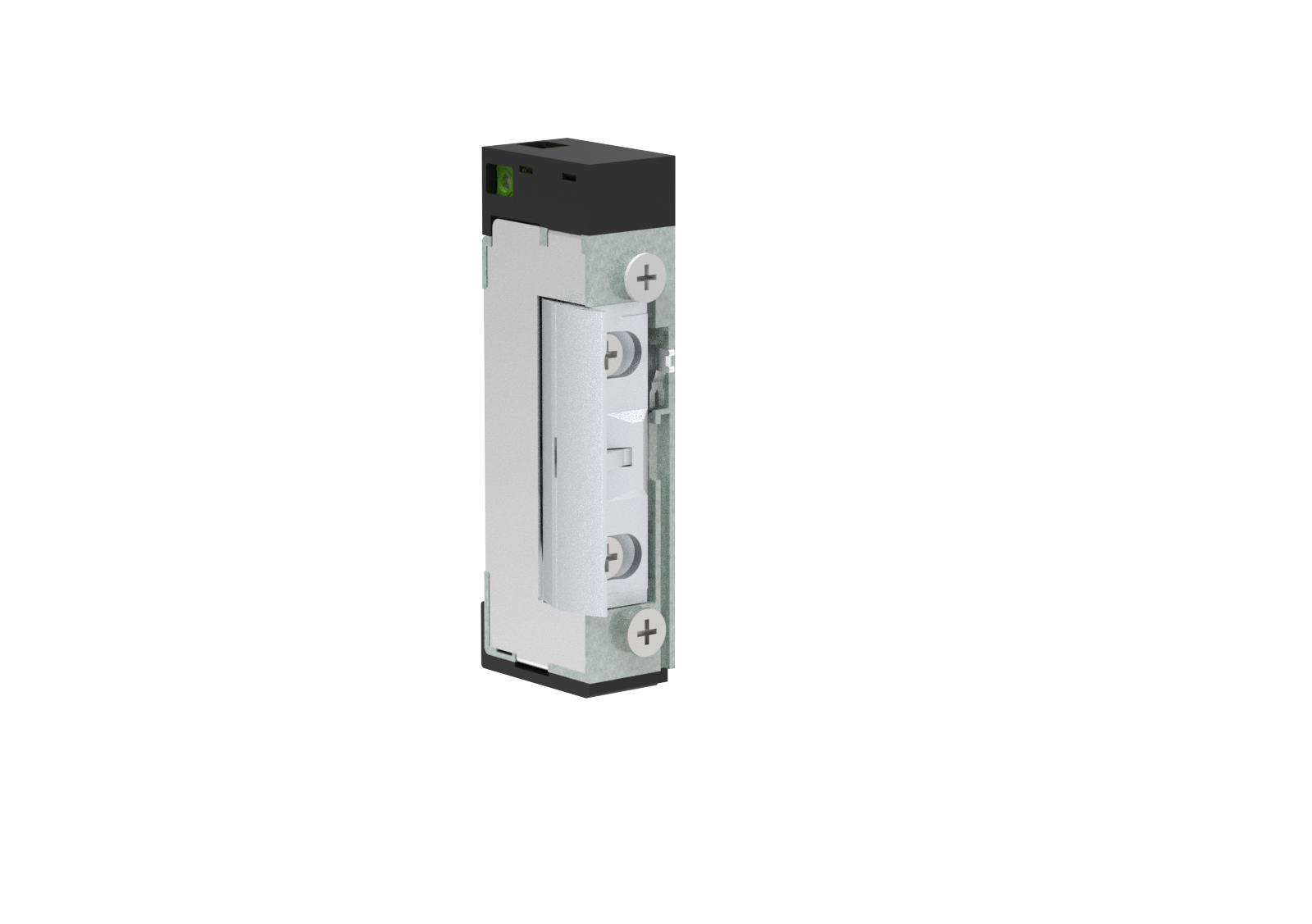

Dorcas 99PL AbDF. Versión especial de la serie 99 diseñada para abrir aunque la puerta haga presión sobre el pestillo: precarga de hasta 40 kg en fail secure, con alimentación en corriente continua.

Abre con precarga de hasta 40 kg (patentado)
Versiones para 12-24 V DC o 24 V DC
Automático deslizante, desbloqueo (D) y pestillo flex
Diodo bidireccional incluido
83 × 16 × 25,5 mm

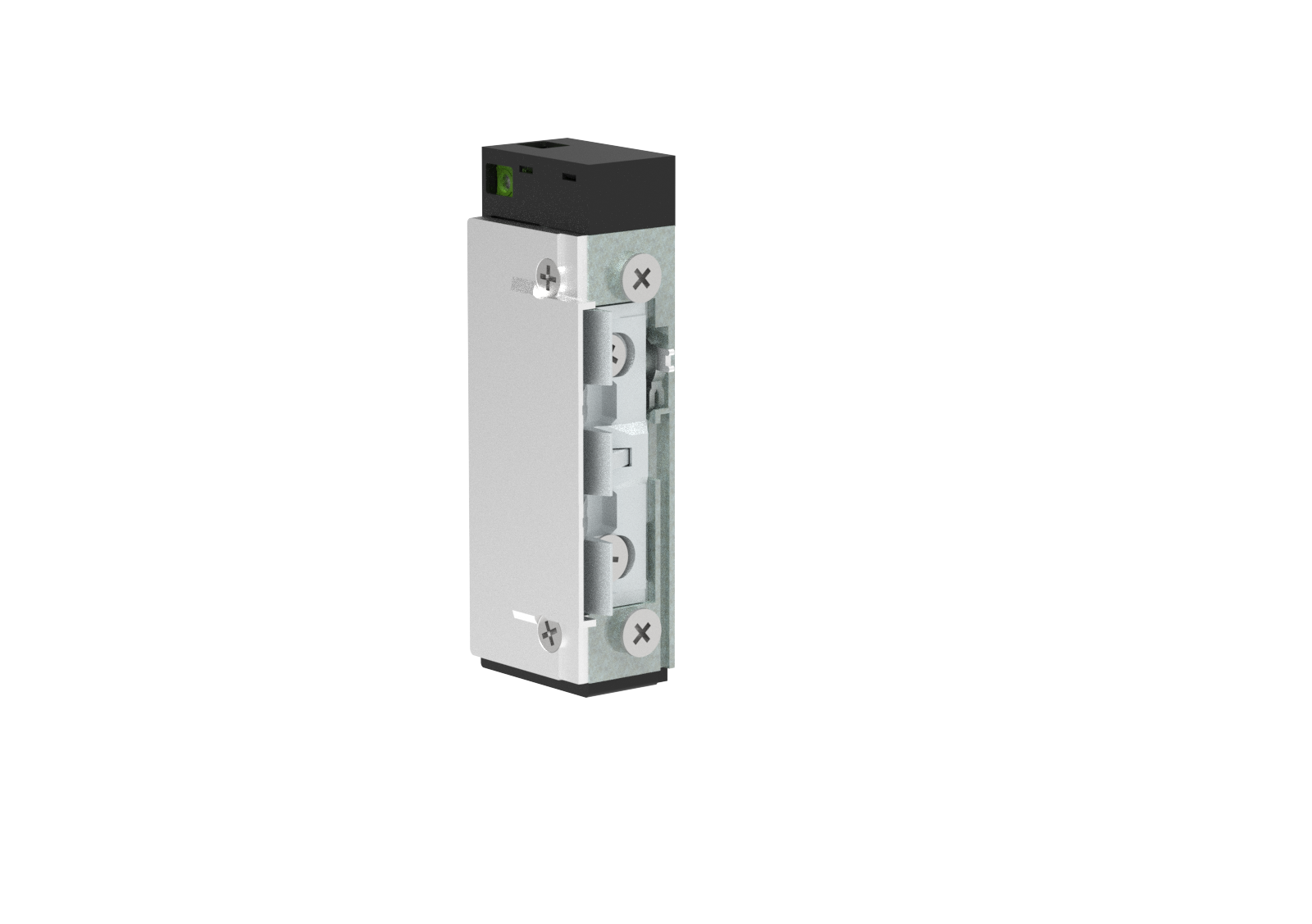

Dorcas 99PL AbDF TOP DOBLE. Reúne la precarga de hasta 40 kg de la serie 99 PL con la doble rampa TOP: guía el picaporte, amplía el rango de actuación y se instala sin escotadura en el marco.

Abre con precarga de hasta 40 kg (patentado)
Doble rampa TOP, sin escotadura en el marco
Versiones para 12-24 V DC o 24 V DC
Automático deslizante, desbloqueo (D) y pestillo flex
83 mm de alto y 20,5 mm de ancho

Suministro para cerrajeros, empresas y administraciones. Te ayudamos a elegir entre la serie 99 y la 99 PL según tu puerta y tu instalación.

Pedir presupuesto del 99 AbDF por WhatsApp Pedir presupuesto del 99 AbDF TOP DOBLE por WhatsApp Pedir presupuesto del 99PL AbDF por WhatsApp Pedir presupuesto del 99PL AbDF TOP DOBLE por WhatsApp Llamar al 96 134 09 77

También por correo: aceval@aceval.eu

¿Qué lo hace diferente?

Bobina multivoltaje

La serie 99 funciona de 10 a 24 V, tanto en corriente alterna como continua, así que se adapta a casi cualquier instalación.

Precarga hasta 40 kg

La 99 PL abre aunque la puerta empuje el pestillo, por ejemplo por juntas, burletes o viento. Sistema patentado por Dorcas.

Sistema TOP DOBLE

Dos rampas guían el picaporte y amplían el rango de actuación. Se instala sin escotadura en el marco y queda más limpio.

Automático deslizante con desbloqueo

Todos los modelos son Ab (automático deslizante) con desbloqueo (D) y pestillo flex regulable.

Especificaciones del modelo

Cambia de modelo con los botones de arriba y esta tabla se actualiza.

Modelo seleccionado: 99 AbDF

Características del modelo 99 AbDF
Referencia	99 AbDF
Funcionamiento	Automático deslizante (Ab)
Desbloqueo	Sí (D)
Pestillo	Flex (F)
Alimentación	Bobina multivoltaje 10-24 V AC/DC
Fail secure / fail safe	Fail secure
Resistencia de la bobina	38 Ω
Carga eléctrica	100% ED a 12 V DC
Consumo en corriente alterna	210 mA (10 V), 250 mA (12 V), 510 mA (24 V)
Consumo en corriente continua	270 mA (10 V), 320 mA (12 V), 650 mA (24 V)
Precarga máxima de apertura	AC: 250 N (12 V), 360 N (24 V) · DC: 55 N (12 V), 220 N (24 V)
Dimensiones (alto × ancho × profundo)	66 × 16 × 25,5 mm
Ajuste del pestillo flex (F)	+3 / -0 mm
Aleta especial	Opcional: A99 CS
Resistencia a la rotura	3.500 N
Armaduras recomendadas	FP13, FP24, FP41 y FP42

Modelo seleccionado: 99 AbDF TOP DOBLE

Características del modelo 99 AbDF TOP DOBLE
Referencia	99 AbDF TOP DOBLE
Funcionamiento	Automático deslizante (Ab)
Desbloqueo	Sí (D)
Pestillo	Flex (F)
Alimentación	Bobina multivoltaje 10-24 V AC/DC
Fail secure / fail safe	Fail secure
Resistencia de la bobina	38 Ω
Carga eléctrica	100% ED a 12 V DC
Consumo en corriente alterna	210 mA (10 V), 250 mA (12 V), 510 mA (24 V)
Consumo en corriente continua	270 mA (10 V), 320 mA (12 V), 650 mA (24 V)
Precarga máxima de apertura	AC: 250 N (12 V), 360 N (24 V) · DC: 55 N (12 V), 220 N (24 V)
Dimensiones (alto × ancho × profundo)	66 × 20,5 × 25,5 mm
Ajuste del pestillo flex (F)	+2 / -1 mm
Resistencia a la rotura	3.500 N
Armaduras recomendadas	FP13, FP24, FP41 y FP42

Modelo seleccionado: 99PL AbDF

Características del modelo 99PL AbDF
Referencia	99PL AbDF
Funcionamiento	Automático deslizante (Ab)
Desbloqueo	Sí (D)
Pestillo	Flex (F)
Alimentación	Corriente continua, en dos versiones: 12-24 V DC o 24 V DC
Fail secure / fail safe	Fail secure
Versión 12-24 V DC	Bobina 38 Ω · 100% ED a 12 V DC · consumo 330 mA (12 V), 640 mA (24 V) · precarga máx. 400 N (12 V)
Versión 24 V DC	Bobina 190 Ω · 100% ED a 24 V DC · consumo 140 mA · precarga máx. 400 N
Precarga	Abre con una precarga de hasta 40 kg (sistema patentado)
Dimensiones (alto × ancho × profundo)	83 × 16 × 25,5 mm
Ajuste del pestillo flex (F)	+3 / -0 mm
Diodo bidireccional	Sí
Resistencia a la rotura	3.300 N
Armaduras recomendadas	FP12, FP74 y FP42

Modelo seleccionado: 99PL AbDF TOP DOBLE

Características del modelo 99PL AbDF TOP DOBLE
Referencia	99PL AbDF TOP DOBLE
Funcionamiento	Automático deslizante (Ab)
Desbloqueo	Sí (D)
Pestillo	Flex (F)
Alimentación	Corriente continua, en dos versiones: 12-24 V DC o 24 V DC
Fail secure / fail safe	Fail secure
Versión 12-24 V DC	Bobina 38 Ω · 100% ED a 12 V DC · consumo 330 mA (12 V), 640 mA (24 V) · precarga máx. 400 N (12 V)
Versión 24 V DC	Bobina 190 Ω · 100% ED a 24 V DC · consumo 140 mA · precarga máx. 400 N
Precarga	Abre con una precarga de hasta 40 kg (sistema patentado)
Dimensiones (alto × ancho × profundo)	83 × 20,5 × 25,5 mm
Ajuste del pestillo flex (F)	+2 / -1 mm
Diodo bidireccional	Sí
Resistencia a la rotura	3.300 N
Armaduras recomendadas	FP12, FP74 y FP42

Comparativa de modelos

Comparativa de modelos de Serie 99
Modelo	Serie	Alimentación	Precarga	Alto	Ancho	Rotura
99 AbDF	Serie 99	10-24 V AC/DC	—	66 mm	16 mm	3.500 N
99 AbDF TOP DOBLE	Serie 99	10-24 V AC/DC	—	66 mm	20,5 mm	3.500 N
99PL AbDF	Serie 99 PL	12-24 V DC o 24 V DC	Hasta 40 kg	83 mm	16 mm	3.300 N
99PL AbDF TOP DOBLE	Serie 99 PL	12-24 V DC o 24 V DC	Hasta 40 kg	83 mm	20,5 mm	3.300 N

Especificaciones comunes

Especificaciones comunes
Marca y serie	Dorcas, serie 99 y serie 99 PL
Tipo de instalación	Embutir
Reversible y simétrico	Sí
Profundidad de inserción del pestillo	4,70 mm
Pestillo monobloc	No
Microswitch (305)	Opcional
Ciclos testados eléctricamente	200.000
Rango de temperatura de trabajo	-25 / +50 ºC
Normativa	UNE-EN 14846 (herrajes para edificación). Directivas de compatibilidad electromagnética (2014/30/UE), baja tensión (2014/35/UE) y sustancias peligrosas (2014/65/UE). RAEE

Preguntas frecuentes

¿99 o 99 PL: cuál necesito?

Si la puerta empuja el pestillo cuando está cerrada (juntas, burletes, viento o puertas que cierran con fuerza), elige la 99 PL, que abre con precarga de hasta 40 kg. Si no, la serie 99 con bobina multivoltaje es la opción más versátil. Si dudas, mándanos una foto por WhatsApp.

¿Qué es la versión TOP DOBLE?

Es una versión con dos rampas que guían el picaporte hacia el abrepuertas y amplían su rango de actuación. Permite instalarlo sin hacer escotadura en el marco.

¿Qué significan las letras de la referencia?

Ab es automático deslizante, D indica desbloqueo y F, pestillo flex. PL es la versión con precarga de la serie 99.

¿Qué alimentación necesito?

La serie 99 admite de 10 a 24 V en corriente alterna o continua. La 99 PL funciona solo en corriente continua, en versión 12-24 V o 24 V. Indícanos la tensión de tu instalación al pedir presupuesto.

¿Suministráis a cerrajeros, empresas y administraciones?

Sí. Atendemos a cerrajeros y empresas, y también a organismos públicos como ayuntamientos. Pídenos presupuesto indicando modelos y cantidad.
